В радиочастотных и микроволновых системах цена ошибки измеряется не только в децибелах, но и в стабильности связи, дальности передачи и ресурсе оборудования. Даже 1–2 дБ лишних потерь в тракте могут снизить энергетический запас линии на 20–30 %, что критично для телеком-узлов, РЛС и измерительных стендов. Именно поэтому настройка ВЧ-тракта невозможна без точного анализа параметров согласования, отражения и передачи сигнала. Ключевым инструментом здесь выступает векторный анализатор цепей.

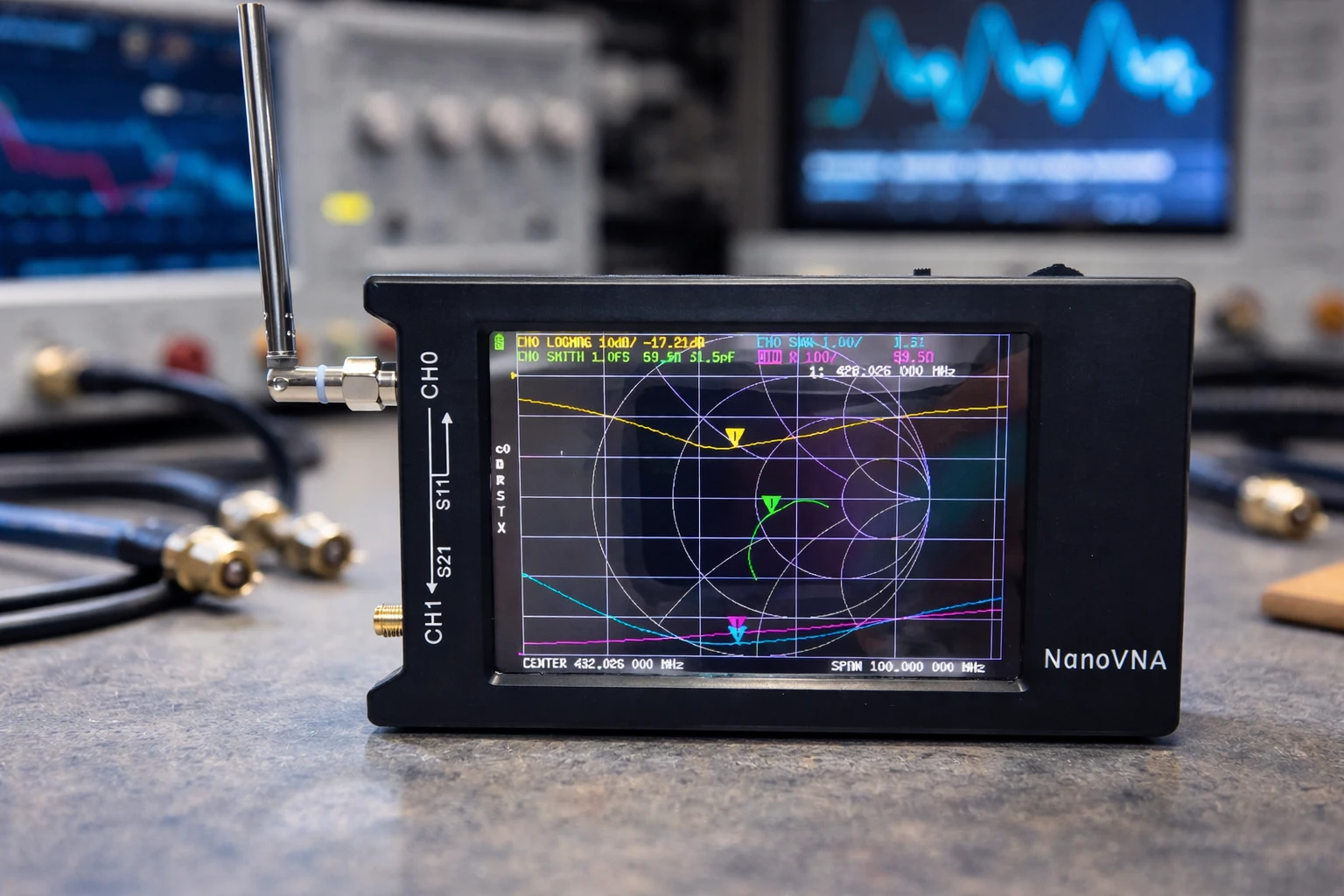

Что измеряет ВАЦ и почему это важно

В отличие от скалярных приборов, которые показывают лишь уровень сигнала, ВАЦ измеряет комплексные параметры — амплитуду и фазу. Это позволяет получать S-параметры (S11, S21, S12, S22) и строить полную картину поведения устройства в полосе частот. Перед практической настройкой важно понимать, какие показатели критичны для ВЧ-тракта:

1. Коэффициент отражения (S11). Демонстрирует степень согласования нагрузки. При VSWR выше 2:1 отражается более 11 % мощности, что ведет к потерям и перегреву передатчика.
2. Передаточная характеристика (S21). Показывает реальные потери или усиление в тракте. Даже качественный коаксиальный кабель может давать затухание 0,2–0,5 дБ на метр на частотах выше 3 ГГц.
3. Фазовый сдвиг. Критичен для фазированных решеток, смесителей и трактов с когерентной обработкой сигнала.
4. Импедансная характеристика. Позволяет видеть точку согласования на диаграмме Смита и корректно подбирать согласующие цепи.

Комплексная оценка этих параметров исключает «слепую» настройку и переводит процесс в инженерную плоскость с прогнозируемым результатом. Больше информации о разновидностях и возможностях таких приборов можно получить на a-radio.com.ua.

Как ВАЦ помогает избежать потерь сигнала

Большинство потерь в ВЧ-тракте связаны не с дефектами компонентов, а с неправильным согласованием и паразитными эффектами. На практике до 40 % проблем в радиочастотных линиях обусловлены несоответствием волнового сопротивления и некачественными соединениями. Использование ВАЦ позволяет системно выявлять такие факторы:

1. Несогласование 50 Ом тракта. Даже переход на разъем с отклонением в 5–10 Ом создает локальные отражения.
2. Паразитные резонансы печатной платы. На частотах выше 1 ГГц длина проводника 30–40 мм уже сопоставима с четвертью длины волны.
3. Нестабильность фильтров и усилителей в полосе. Анализ АЧХ и ФЧХ позволяет выявить завалы и пульсации.
4. Потери в кабельных сборках. Со временем экранирование деградирует, а затухание растет — ВАЦ фиксирует это количественно.

Результатом становится точная локализация источника потерь. Вместо замены «по подозрению» инженер получает измеряемые данные и корректирует конкретный участок тракта.

Практическая настройка ВЧ-системы

Работа с ВАЦ требует калибровки — SOLT или TRL-методик, позволяющих исключить влияние тестовых кабелей и переходников. Без корректной калибровки погрешность может достигать 1 дБ и более, что недопустимо при измерениях фильтров и согласующих цепей:

• выполняется полная двухпортовая калибровка;
• анализируется S11 и корректируется согласующая цепь;
• оценивается S21 для проверки фактических потерь;
• проводится финальный контроль стабильности параметров в рабочем диапазоне температур.

Такой подход снижает неопределенность измерений и обеспечивает повторяемость результатов. В условиях серийного производства это напрямую влияет на качество продукции и уровень рекламаций.

Инженерная точность вместо эмпирики

Современные ВАЦ работают в диапазонах до десятков гигагерц и обеспечивают динамический диапазон свыше 100 дБ. Это позволяет анализировать как мощные передающие тракты, так и малошумящие приемные каскады.

Главное преимущество прибора — переход от субъективной оценки «сигнал есть/нет» к количественной аналитике. Инженер видит реальную картину распределения мощности, отражений и фазовых искажений.

Именно поэтому векторные анализаторы цепей стали стандартом в телекоммуникациях, радиолокации, аэрокосмической отрасли и разработке ВЧ-устройств. Они не просто измеряют параметры — они позволяют управлять ими, минимизируя потери сигнала и обеспечивая стабильность работы всей системы.

---
